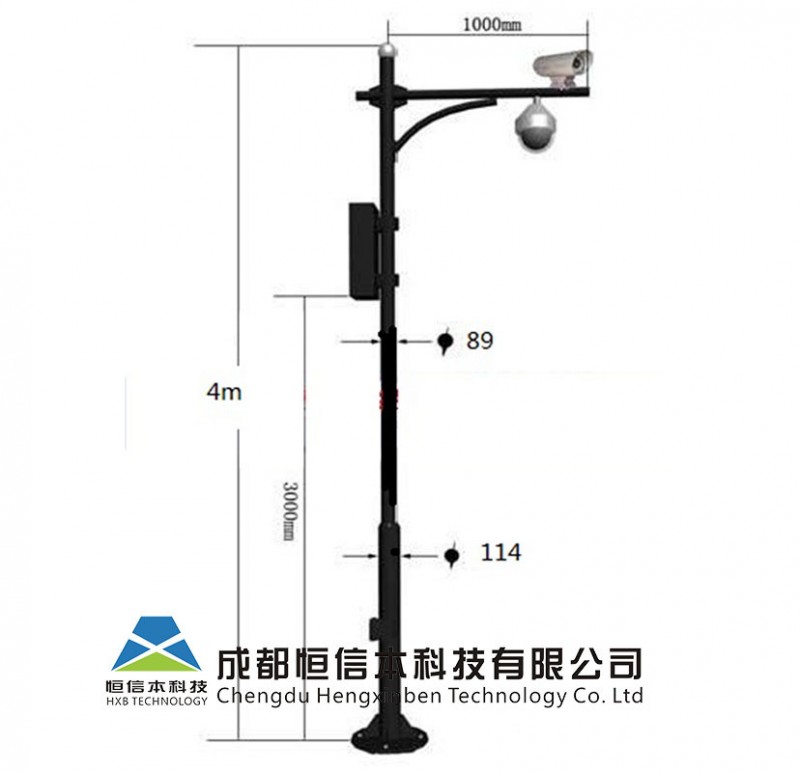

产品图片

监控杆产品特点:

*常用杆形：直杆形、圆锥形、八边锥形、大小杆等，外型美观、简洁、协调；

*杆体选用Q235优质钢材制造，杆体采用大型数控折弯机一次成型，采用自动缩口；

*焊机自动焊接，整个杆均按相关设计标准执行；

*主杆与底法兰采用双面焊接，外焊加强筋；

*杆体表面全部热浸镀锌，高温烤漆，静电喷塑，厚度不小于86mm；

*钢杆、横臂全部表面喷塑或喷漆处理；

*常规颜色白色和灰色，量大可定制颜色；

*监控杆设计抗风能力38米/S，抗震能力为里氏8级；

*箱体与主杆之间特殊设计，看不到任何引线，并有防渗水措施，有效保证缆的安全；

*接线门采用内置式M6内六角螺栓固定、防盗；*杆体采用多个标准部件在现场装配而成，方便制造运输与安装；*适用于道路、桥梁、小区、码头、工厂等监控场所；*采用3.0mm镀锌钢管制作,强抗风,坚固耐用,安装简便

监控杆规格：

1、一般的城市道路监控立杆均按照高6米横臂1米，小区监控杆常规按高度3-4米臂长0.8米来进行制作。

监控杆基础：

1、没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定；预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出。

2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面20~30 mm，再用C25细石砼把加强肋盖住，以防止积水。

监控杆避雷：

1、监控杆必须有避雷针及良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧；方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；

监控立杆安装：

1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

2、手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

3、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。

4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

5、设计依据：设计风载：23m/s2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

监控杆的预埋件基础施工

1、基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓；

2、施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。

3、每一根金属立杆都必须接地，其接地电阻小于4欧；各立杆基础具体数据视现场施工需要为准。

路口窨井施工：

1、道路监控立杆一般只要求使用小规格窨井，为了设备安装方便窨井宜设置在监控杆附近；当地下水位不高时，窨井井底只铺砾石（沙子）垫层，以便雨天在窨井中积水渗入地下，但井壁下则须有混凝土基础垫层，井壁粉水泥沙浆；当地下水位很高时，窨井井底加一层10CM的混凝土垫层，井壁和井底要粉刷防水沙浆；

2、净尺寸500×500×600（长×宽×高），采用Mu10砖M5水泥沙浆240厚砌筑，盖板用Φ8@150双向配置C20砼预制板厚为60厚，标高同人行道面或绿化带，板面须光滑，设提孔，按国标制作盖板。各窨井土建具体数据视现场施工需要为准。
